EEPROM信息读取测试

测试工具

电源适配器、AllSpark主机、安装i2c-tools。

测试目的

测试EEPROM相关电路功能。

测试步骤

  1. 系统查看I2C总线情况：i2cdetect –l


  2. 查看i2c总线0上的设备挂载：i2cdetect –r –y 0


  3. 查看i2c总线1上的设备挂载：i2cdetect –r –y 1


  4. 读取i2c寄存器值：i2cdump –f –y 0 0x50

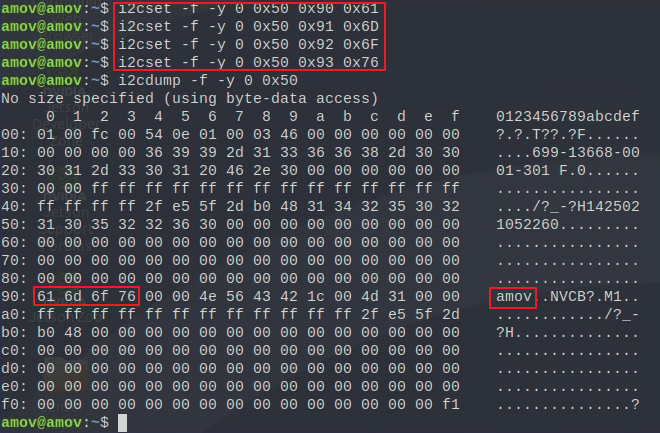

  5. 写单个寄存器值：向i2c总线0的0X50设备进行单个寄存器数据输入

    i2cset -f -y 0 0x50 0x90 0x61

    i2cset -f -y 0 0x50 0x91 0x6D

    i2cset -f -y 0 0x50 0x92 0x6F

    i2cset -f -y 0 0x50 0x93 0x76

  6. 读刚写的寄存器值：i2cdump -f -y 0 0x50
